StageDex-liittimet
StageDex-liittimillä ja -kiristimillä esiintymislavan lavaelementit liitetään toisiinsa tukevaksi ja tasaiseksi kokonaisuudeksi. Useimmat asennetaan ilman työkaluja, joko lavan jalkoihin tai lavan sivuprofiilin uraan.
-

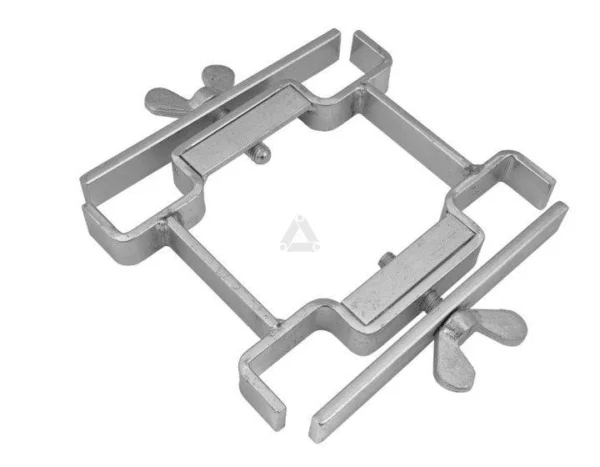

StageDexStageDex Leg to Leg Clamp Double – jalkakiristin, 4 jalkaa
-
StageDexStageDex Spare CLP New Model – kiristin
-
StageDex
StageDex Leg Bracket – jalkakiinnike porrastettuihin lavoihin
-
StageDex

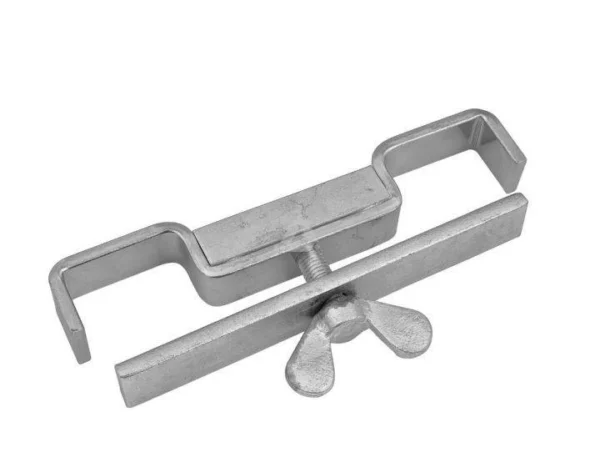

StageDex Leg to Leg Clamp Single – jalkakiristin, 2 jalkaa
-
StageDex

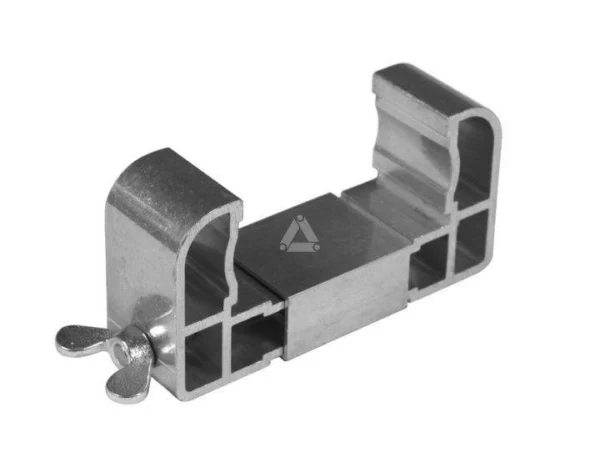

StageDex Deck to Deck Clamp – lavakiristin
-
StageDexStageDex Deck to Deck Connector – lavaliitin
-
StageDex
StageDex T-Head Bolt M10 × 40 – T-pultti
-
StageDex
StageDex Deck Leveler – lavojen tasauskappale
Liittimet ja kiristimet rinnakkain
| Tuote | Asennus | Lavat |
|---|---|---|
| Leg to Leg Clamp Single | 2 jalan ympärille, siipimutteri | TopLine, BasicLine, GM5 |
| Leg to Leg Clamp Double | 4 jalan ympärille, siipimutteri | TopLine, BasicLine, GM5 |
| Deck to Deck Clamp | sivuprofiilien ympärille, siipimutteri | TopLine, BasicLine |
| Spare CLP New Model | – | TopLine, BasicLine |
| Deck to Deck Connector | profiilin uraan, kuusiokoloavain | TopLine, BasicLine, GM5 |
| Deck Leveler | profiilin uraan, ei työkaluja | TopLine, BasicLine, GM5 |
| Leg Bracket | profiilin uraan, ylemmän lavan jalka | TopLine, BasicLine |
| T-Head Bolt M10 × 40 | profiilin uraan | TopLine, BasicLine, GM5 |
Mitä liitintä käytetään?
Lavat liitetään toisiinsa yhdellä kolmesta tavasta: kaksi lavaliitintä lavaa kohden sivu-uriin, kaksi jalkakiristintä lavaa kohden enintään 200 mm lavan alapuolelle tai kaksi lavakiristintä lavaa kohden, toinen lyhyen ja toinen pitkän sivun keskelle. Lavaliitin on tarkoitettu matalille lavoille, joissa jalat ovat liian lyhyet kiristimelle, sekä kulmikkaille ja kaareville lavoille. Tasauskappale pitää vierekkäiset lavat täsmälleen samassa korkeudessa.
Jalkakiinnikkeellä rakennetaan porrastettuja katsomoita ja monitasoisia lavoja, ja T-pultilla lavaan kiinnitetään paneeleja, kylttejä, lavasteita ja portaita. Ramppeihin on kytkentäprofiilit.
Usein kysyttyä
Mitä työkaluja StageDex-lavan kokoamiseen tarvitaan?
5 mm:n kuusiokoloavain, 17 mm:n kiintoavain ja vesi- tai laservaaka. Jalka- ja lavakiristimet kiristetään siipimutterilla ilman työkaluja.
Sopivatko liittimet GM5-lavoille?
Jalkakiristimet, lavaliitin, tasauskappale ja T-pultti sopivat myös GM5-lavoille. Lavakiristimen sijaan GM5-lavoille on oma kiristin SM-GM5-ACC-CLP-13.
