Allen & Heath DT168

DT168 portable Dante I/O expander; 16 mic/line, 8 XLR out, Primary and Secodary ports

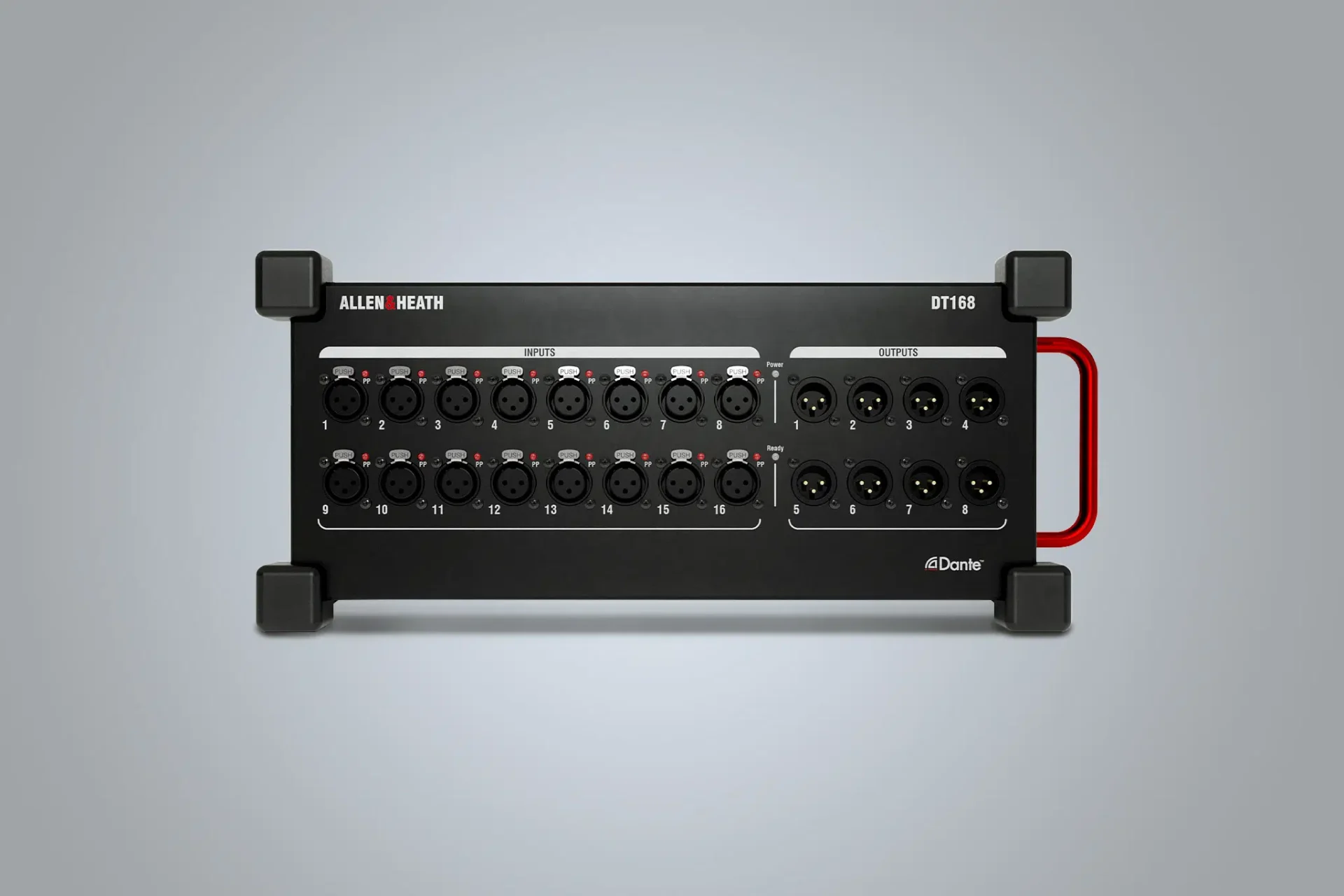

Allen & Heath DT168 – 16in / 8out Dante-rajapinta

DT168 on kestävä, 96 kHz kannettava laajennin, joka lisää etä-I/O:n Dante-yhteensopiviin dLive-, Avantis-, SQ-, Qu- ja AHM-järjestelmiin.

Ominaisuudet

• Dante-äänilaajennin (96 kHz / 48 kHz)
• Kannettava stagebox-rakenne
• 16 mikrofonietuastetta XLR-liittimillä ja Phantom Power -tilan LED-merkkivaloilla
• 8 XLR-linjaulostuloa

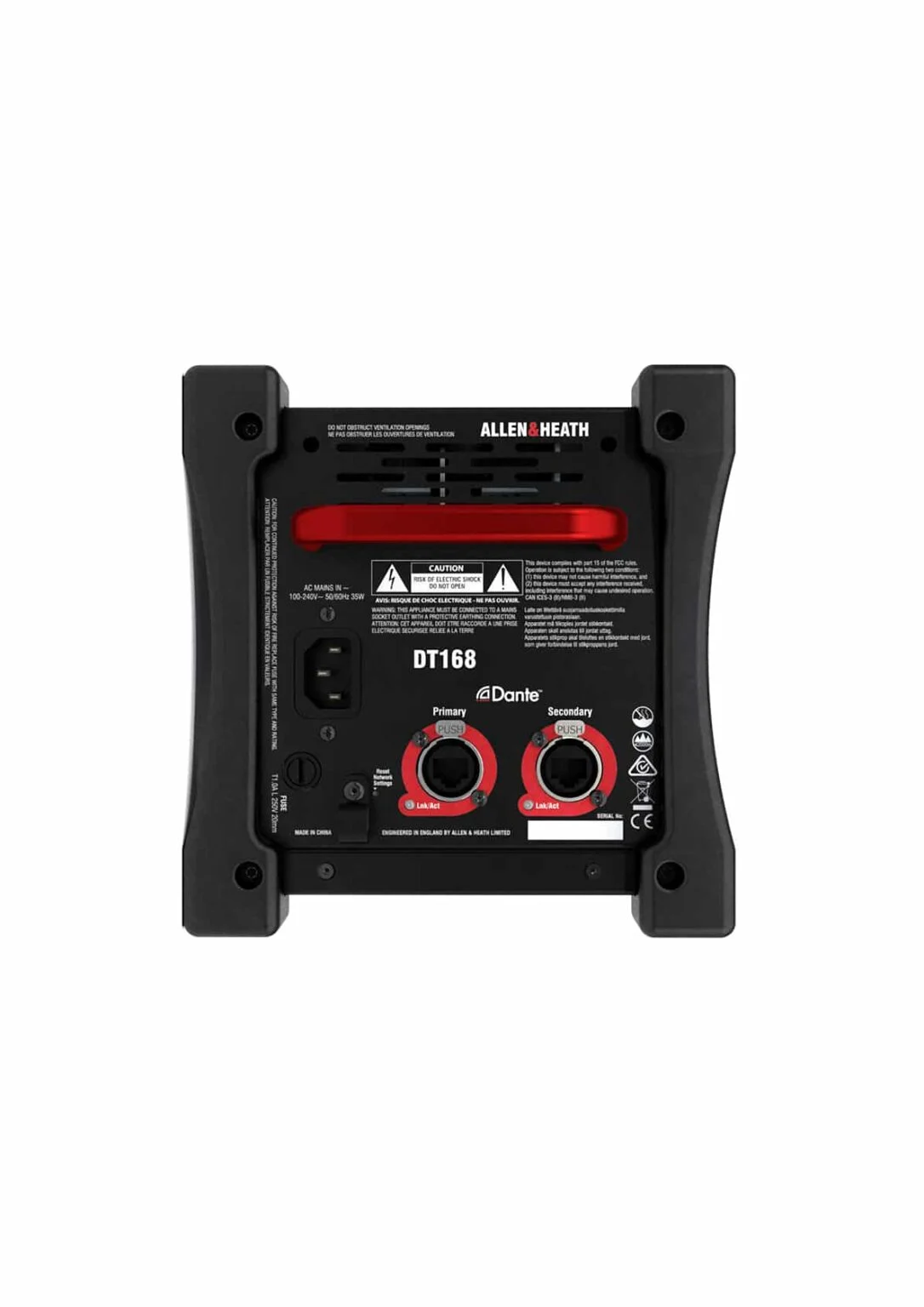

• Primary- ja Secondary-Dante-portit lukittavilla EtherCon-liittimillä
• Redundantti- tai kytkentätila
• Suora etuasteohjaus dLive-, Avantis-, AHM-64- ja SQ-järjestelmistä
• Etuasteiden etäohjaus DT Preamp Control -ohjelmistolla kolmannen osapuolen järjestelmiin integrointia varten
• Valinnainen 19″ räkkiasennussarja
• Kumipuskurit ja kantokahva
• AES67-yhteensopiva
• Dante Domain Manager -valmius

---

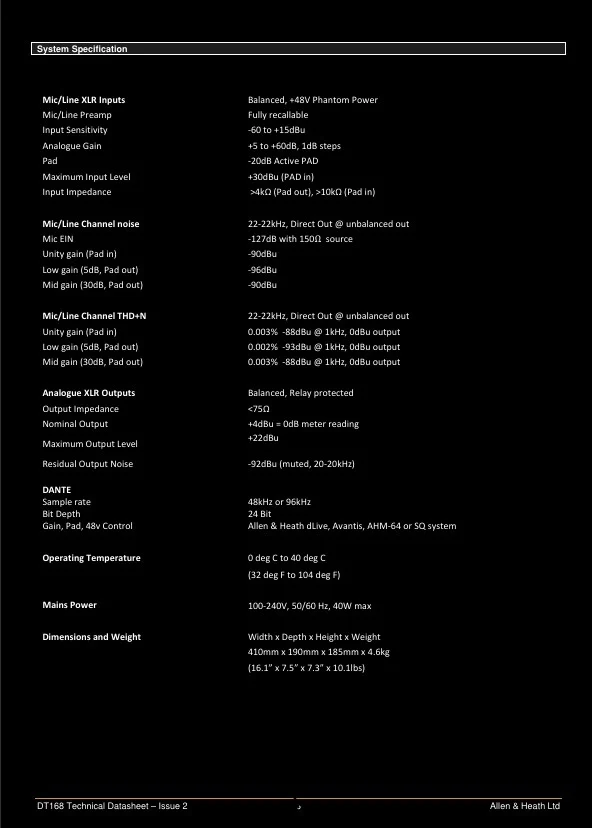

Technical Specifications



Mic/Line XLR Inputs	Balanced, +48V Phantom Power
Mic/Line Preamp	Fully recallable
Input Sensitivity	-60 to +15dBu
Analogue Gain	+5 to +60dB, 1dB steps
Pad	-20dB Active PAD
Maximum Input Level	+30dBu (PAD in)
Input Impedance	>4kΩ (Pad out), >10kΩ (Pad in)



Mic/Line Channel noise	22-22kHz, Direct Out @ unbalanced out
Mic EIN	-127dB with 150Ω source
Unity gain (Pad in)	-90dBu
Low gain (5dB, Pad out)	-96dBu
Mid gain (30dB, Pad out)	-90dBu



Mic/Line Channel THD+N	22-22kHz, Direct Out @ unbalanced out
Unity gain (Pad in)	0.003%-88dBu @ 1kHz, 0dBu output
Low gain (5dB, Pad out)	0.003%-88dBu @ 1kHz, 0dBu output
Mid gain (30dB, Pad out)	0.003%-88dBu @ 1kHz, 0dBu output



Analogue XLR Outputs	Balanced, Relay protected
Output Impedance	<75Ω
Nominal Output	+4dBu = 0dB meter reading
Maximum Output Level	+22dBu
Residual Output Noise	-92dBu (muted, 20-20kHz)



DANTE
Sample rate	48kHz or 96kHz
Bit Depth	24 Bit
Gain, Pad, 48v Control	Allen & Heath dLive, Avantis, AHM-64 or SQ system



Operating Temperature	0 deg C to 40 deg C
	(32 deg F to 104 deg F)



Mains Power

100-240V, 50/60 Hz, 40W max



Dimensions and Weight	Width x Depth x Height x Weight
	410mm x 190mm x 185mm x 4.6kg
	(16.1” x 7.5” x 7.3” x 10.1lbs)
