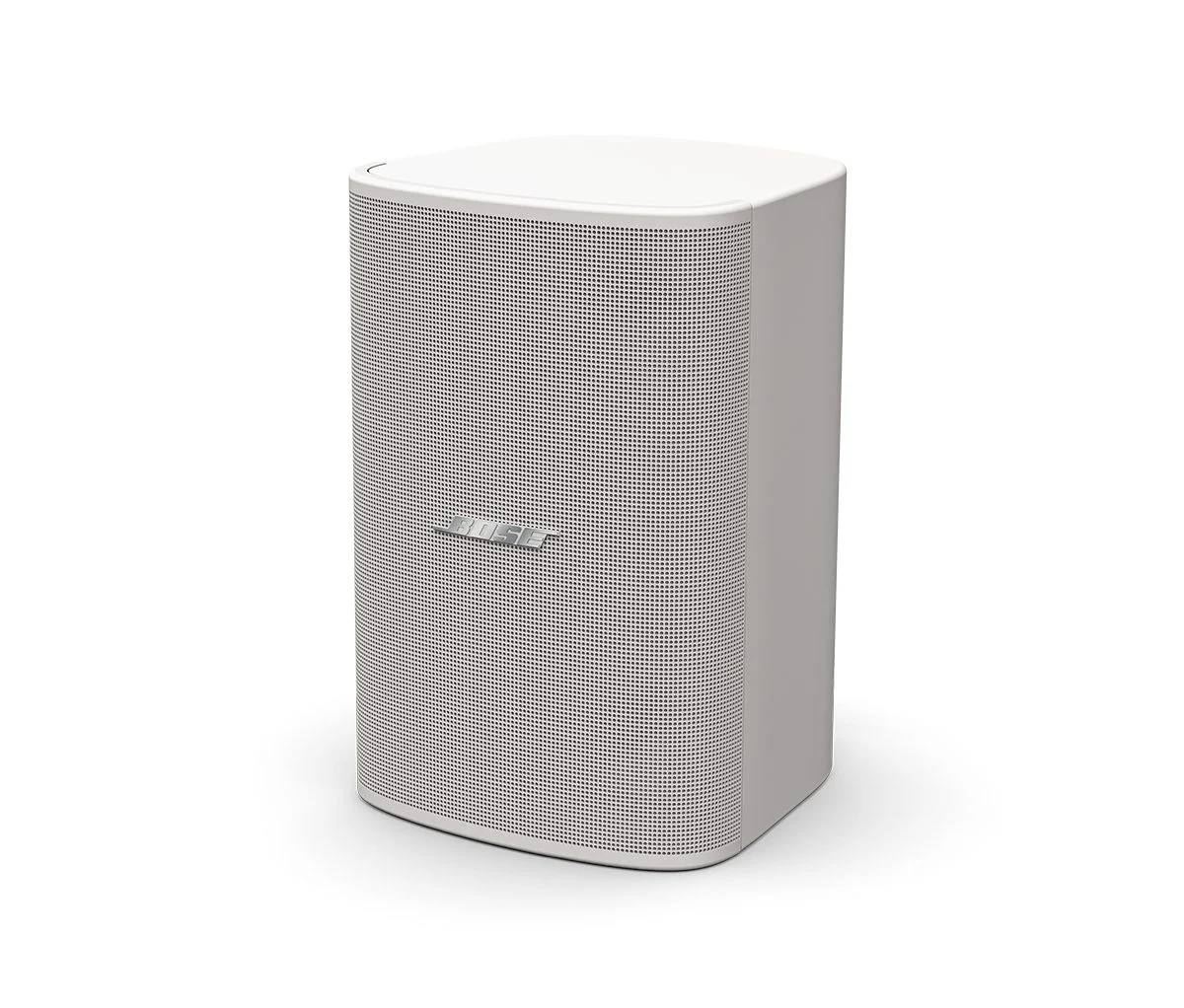

Bose DesignMax DM5SE – pintakaiutinpari, valkoinen

IP55-luokiteltu koaksiaalinen DesignMax-pintakaiutinpari sisä- ja ulkokäyttöön. 133 mm:n (5,25″) bassoelementti, 135°:n peitto ja muuntaja 70/100 V -linjoille. Väri valkoinen.

Kaikki ominaisuudet

Asiantuntijat tukenasi
Huolto
Kokonaisratkaisut

Kuvaus

Bose DesignMax DM5SE on IP55-luokiteltu koaksiaalinen 2-tie-pintakaiutin, jossa on 133 mm:n (5,25″) bassoelementti ja 25 mm:n diskantti. Taajuusalue on 65 Hz – 20 kHz, ja muuntaja sopii 70/100 V -linjoille. Myyntierä on pari, eli kaksi kaiutinta. Malli on saatavana myös mustana.

Kaiutin lukittuu piilotettuun QuickHold-U-kiinnikkeeseen, ja vakiona oleva alumiiniritilä mahdollistaa ulkoasennuksen. Dispersion Alignment -rakenne sovittaa bassoelementin peiton diskantin peittoon, jotta kuuluvuus on tasainen koko tilassa. Käyttökohteita ovat esittävän taiteen tilat, kirkot ja muut uskonnolliset tilat, konferenssikeskukset, myymälät, ravintolat ja baarit sekä majoitus- ja ravitsemisalan tilat.

Tärkeimmät ominaisuudet

Elementit: 133 mm (5,25″) bassoelementti + 25 mm (1″) neodyymikalvodiskantti, koaksiaalinen
Taajuusalue 65 Hz – 20 kHz (-10 dB) ja peittokulma 135° (kartio)
Laskennallinen maksimi-SPL 107 dB (1 m), herkkyys 89 dB (1 W / 1 m)
Tehonkesto 60 W jatkuva / 240 W huippu, impedanssi 8 Ω muuntaja ohitettuna
Muuntaja 70/100 V -linjoille: väliotot 70 V 3 / 6 / 12 / 25 / 50 W ja 100 V 6 / 12 / 25 / 50 W
IP55-luokitus ulkokäyttöön (IEC 529): vakiona alumiiniritilä ja säänkestävä liitäntäsuoja
Kiinnitys piilotettuun QuickHold-U-kiinnikkeeseen
Kaiutin ei vaadi DSP:tä tai EQ:ta, mutta valittujen Bose Professional -DSP:iden ja -vahvistimien kanssa käyttöön saa Bosen kaiutin-EQ:n ja SmartBass-käsittelyn.

DesignMax-pintakaiuttimet rinnakkain

Malli	Elementit	Taajuusalue (-10 dB)	Peittokulma	Maksimi-SPL	Teho (jatkuva)
DM3SE	83 mm + 20 mm	75 Hz – 20 kHz	140°	101 dB	30 W
DM5SE	133 mm + 25 mm	65 Hz – 20 kHz	135°	107 dB	60 W
DM6SE	165 mm + 32 mm	59 Hz – 20 kHz	125°	111 dB	125 W
DM8SE	203 mm + 25 mm painekammio	52 Hz – 20 kHz	130°	115 dB	150 W
DM12SE	305 mm + 36 mm painekammio	38 Hz – 20 kHz	102°	119 dB	300 W

Lisävarusteet

Lisävarusteina saatavat kiinnikkeet: CMB S2 -kattokiinnike vaakasuoriin pintoihin sisätiloissa, tankokiinnike 5–20 cm:n tangoille ja pinta-asennuksen kääntö- ja kallistuskiinnike (Bi-Pivot). Bassoja voi täydentää DM10S-SUB-subwooferilla tai ulkokäyttöön sopivalla MB210-WR-subwooferilla (Bose MB210-WR).

Usein kysyttyä

Voiko DM5SE:n asentaa ulos?

Kyllä. DM5SE on IP55-luokiteltu (IEC 529), ja se sopii märkiin ulkotiloihin. Vakiona on alumiiniritilä, joka estää ruostumisen, ja säänkestävä liitäntäsuoja.

Miten DM5SE kiinnitetään?

Kaiutin lukittuu piilotettuun QuickHold-U-kiinnikkeeseen. Kattoon ja tankoon on erilliset kiinnikkeet, ks. lisävarusteet yllä.

Mitkä muuntajan väliotot DM5SE:ssä on?

70 V:n linjassa 3 / 6 / 12 / 25 / 50 W ja 100 V:n linjassa 6 / 12 / 25 / 50 W. Ohitusasennossa impedanssi on 8 Ω.

Näytä valmistajan sivu

Tekniset tiedot

Elementit	133 mm (5,25″) bassoelementti + 25 mm (1″) neodyymikalvodiskantti, koaksiaalinen
Taajuusalue (-10 dB)	65 Hz – 20 kHz
Peittokulma	135° kartio
Maksimi-SPL @ 1 m (laskettu)	107 dB
Herkkyys (1 W / 1 m)	89 dB
Tehonkesto (jatkuva / huippu)	60 W / 240 W
Nimellisimpedanssi	8 Ω (muuntaja ohitettuna)
Muuntajan väliotot 70 V	3 / 6 / 12 / 25 / 50 W, ohitus
Muuntajan väliotot 100 V	6 / 12 / 25 / 50 W, ohitus
Jakotaajuus	1,8 kHz, passiivinen 2-tie
Kiinnitys	QuickHold, U-kiinnike
Kotelo	muovi, erittäin UV-haalistumista kestävä
Käyttöympäristö	sisä- ja ulkotilat, IP55 (IEC 529), alumiiniritilä
Mitat (K × L × S)	286 × 192 × 197 mm (kiinnikkeen kanssa 286 × 192 × 215 mm)
Paino	4,4 kg / kaiutin ritilän kanssa
Väri	valkoinen (RAL 9003 tai lähellä), maalattavissa
Valmistajan tuotekoodi	829705-0220
