Prolyte CCS6 -kartioliitinjärjestelmä
CCS6 (Conical Coupling System) on Prolyten kartioliitinjärjestelmä, jolla H30V-neliöristikon osat liitetään toisiinsa. Tästä löydät kartioliittimet, kartiotapit, R-sokat ja erikoisliittimet sekä T-48-CC-yksittäisputket, joissa on samat CCS6-liitännät.
-
ProlytePC-T-48-CC300CC-RAL9005
Prolyte T-48-CC300CC - yksittäisputki 3 m, musta (RAL 9005)
-
ProlytePC-T-48-CC250CC-RAL9005
Prolyte T-48-CC250CC - yksittäisputki 2,5 m, musta (RAL 9005)
-
ProlyteT-48-CC300CC

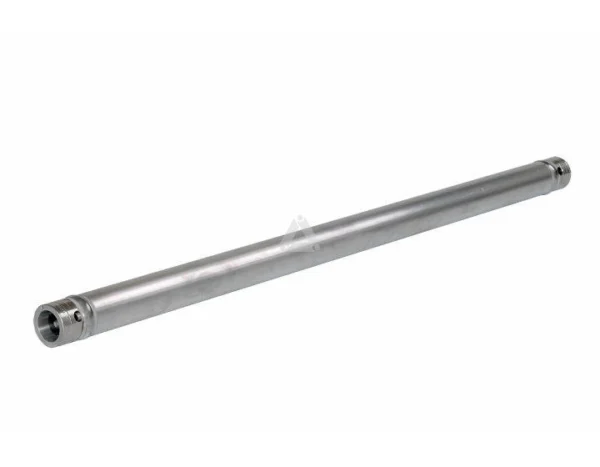

Prolyte T-48-CC300CC - yksittäisputki 3 m, CCS6
-
ProlytePC-T-48-CC200CC-RAL9005
Prolyte T-48-CC200CC - yksittäisputki 2 m, musta (RAL 9005)
-
ProlytePC-T-48-CC150CC-RAL9005
Prolyte T-48-CC150CC - yksittäisputki 1,5 m, musta (RAL 9005)
-
ProlyteT-48-CC250CC
Prolyte T-48-CC250CC - yksittäisputki 2,5 m, CCS6
-
ProlyteT-48-CC200CC
Prolyte T-48-CC200CC - yksittäisputki 2 m, CCS6
-
ProlyteT-48-CC150CC
Prolyte T-48-CC150CC - yksittäisputki 1,5 m, CCS6
-
ProlytePC-T-48-CC100CC-RAL9005
Prolyte T-48-CC100CC - yksittäisputki 1 m, musta (RAL 9005)
-
ProlytePC-T-48-CC050CC-RAL9005
Prolyte T-48-CC050CC - yksittäisputki 0,5 m, musta (RAL 9005)
-
ProlyteT-48-CC100CC
Prolyte T-48-CC100CC - yksittäisputki 1 m, CCS6
-
ProlyteT-48-CC050CC
Prolyte T-48-CC050CC - yksittäisputki 0,5 m, CCS6
-
ProlyteCCS6-602S

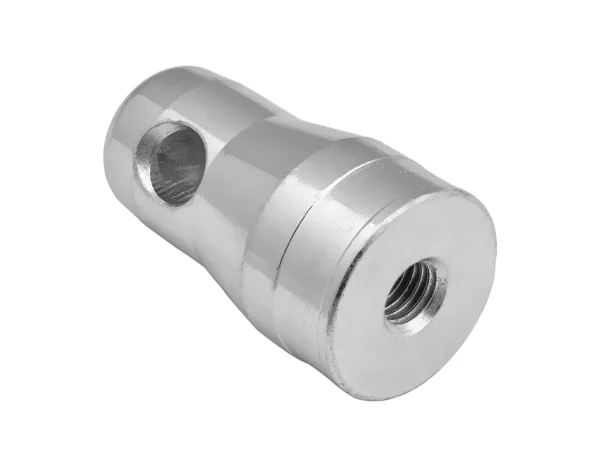

Prolyte CCS6-602S - puolikas kartioliitin, teräs
-
ProlyteCCS6-653

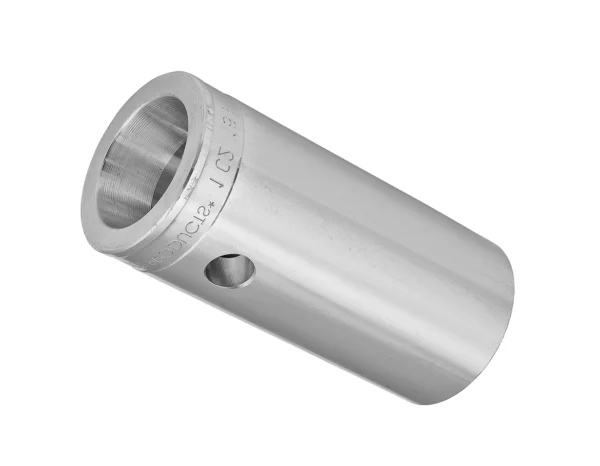

Prolyte CCS6-653 - naarasliitin M12, L105
-
ProlytePC-CCS6-651-RAL9005

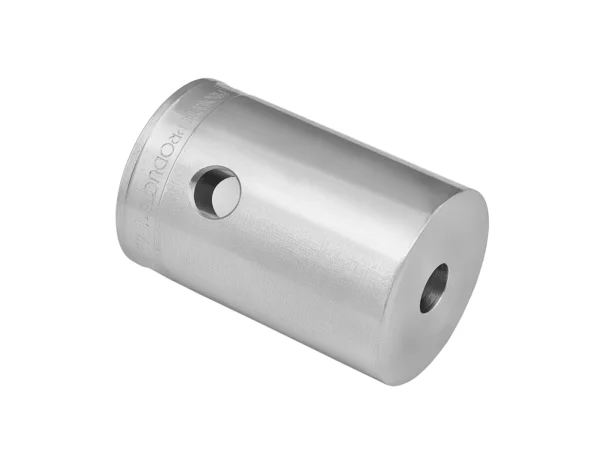

Prolyte CCS6-651 - naarasliitin 12 mm, musta (RAL 9005)
-
ProlyteCCS6-651
Prolyte CCS6-651 - naarasliitin, 12 mm reikä
-
ProlyteCCS6-602
Prolyte CCS6-602 - puolikas kartioliitin 19 mm, M12
-
ProlyteCCS6-603-RF

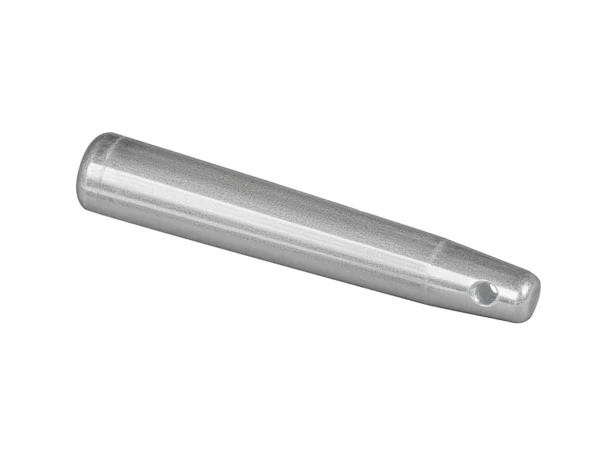

Prolyte CCS6-603-RF - kartiotappi
-
ProlyteCCS6-650

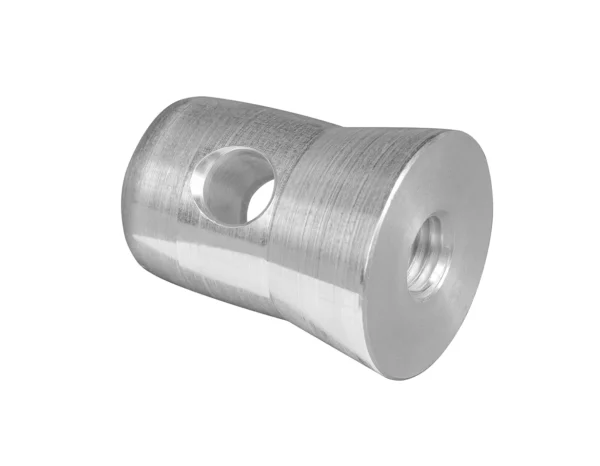

Prolyte CCS6-650 - puolikas kartioliitin 50 %, M12
-
ProlyteCCS6-652S

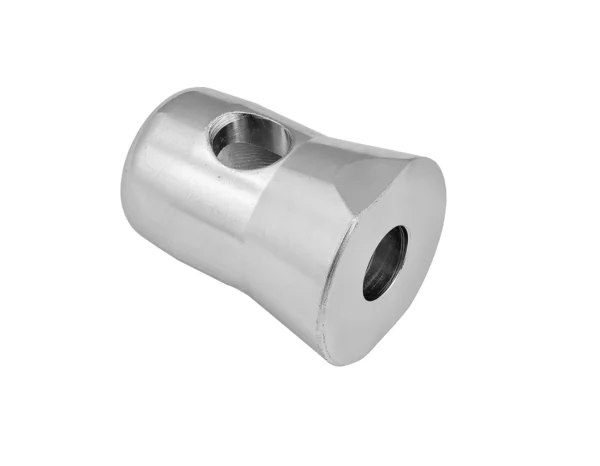

Prolyte CCS6-652S - teräksinen puolikas liitin, M12
Näin CCS6-liitos toimii
CCS6-kartioliitinjärjestelmä antaa jäykän ja erittäin lujan liitoksen monikäyttösarjan ristikoiden välille. Kartiomainen liitin ja kartiomaiset tapit liittyvät toisiinsa ilman voimankäyttöä, ja kokoamiseen ja purkamiseen tarvitaan vain vasara. H30V-neliöristikko käyttää CCS6-järjestelmää.
Liittimet, tapit ja sokat
| Tuote | Tyyppi | Pakkaukset |
|---|---|---|
| CCS6-600 | kartioliitin | 1 kpl, 25 kpl, 200 kpl |
| CCS6-603 | kartiotappi, varmistetaan R-sokalla | 1 kpl, 50 kpl |
| CCS6-604 | kartiotappi, M8-kierre ja mutteri (LHE:n nimike) | 1 kpl, 50 kpl |
| CCS6-605 | R-sokka (Safety R-spring) tapille CCS6-603 | 1 kpl, 50 kpl |
| CCS6-603-RF | tappi, erikoisversio (LHE:n nimike) | 1 kpl |
Erikoisliittimet: CCS6-602 ja CCS6-650 (puolikkaat, M12), CCS6-602S ja CCS6-652S (teräksiset puolikkaat), CCS6-651 ja CCS6-653 (naarasliittimet) sekä musta CCS6-651.
Kokoaminen
Käyttöohjeen mukaan:
- Tappi asennetaan vain ulkoa sisäänpäin, ja liittimen kartioreiän suurempi pää on ulospäin.
- Tappi lyödään paikalleen mieluiten kuparivasaralla.
- R-sokallinen tappi varmistetaan R-sokalla. Kun sokan reikä on poikittain ristikon pituussuuntaan nähden, sokan asentaminen on helppoa.
- Kierteellinen tappi lyödään niin syvälle, ettei sitä tarvitse vetää mutterilla paikalleen. Sen jälkeen asennetaan kumialuslevy, aluslevy ja mutteri. Käytetään vain itselukittuvia muttereita.
- Kartioliitosten välinen rako on tarkoituksellinen eikä heikennä lujuutta tai toimintaa.
T-48-CC-yksittäisputket
Yksittäisputkien päihin on hitsattu liittimet, ja ne käyttävät samaa CCS6-liitäntää kuin ristikot. Niitä käytetään esimerkiksi jatkeena, pudotusvartena tai verhopainona. Yksittäisputkilla ei ole kuormitusluokitusta.
| Pituus | Putki | Musta (RAL 9005) |
|---|---|---|
| 0,5 m | T-48-CC050CC | PC-T-48-CC050CC |
| 1 m | T-48-CC100CC | PC-T-48-CC100CC |
| 1,5 m | T-48-CC150CC | PC-T-48-CC150CC |
| 2 m | T-48-CC200CC | PC-T-48-CC200CC |
| 2,5 m | T-48-CC250CC | PC-T-48-CC250CC |
| 3 m | T-48-CC300CC | PC-T-48-CC300CC |
Usein kysyttyä
Mitä yhteen liitokseen tarvitaan?
Kartioliitin CCS6-600 ja sen lukitseva kartiotappi: joko CCS6-603 ja R-sokka CCS6-605 tai CCS6-604 ja itselukittuva mutteri.
Millä työkalulla liitos kootaan?
Tarvitaan vain vasara; käyttöohje suosittelee kuparivasaraa.
Kantaako T-48-CC-putki kuormaa?
Yksittäisputkilla ei ole kuormitusluokitusta. Kantaviin rakenteisiin on H30V-neliöristikko kuormitustaulukkoineen.
