Prolyte H30V -neli­ö­ris­tikko

Prolyte H30V on neliönmuotoinen alumiiniristikko eli trussi, jonka pääputket ovat 48 × 3 mm ja diagonaalit 16 × 2 mm. Osat liitetään CCS6-kartioliittimillä. Valikoimassa on suoria osia 0,21–3 m, kulmia ja ympyröitä, osa myös mustana (RAL 9005).

H30V-trussi lyhyesti

H30-ristikko on yleinen vuokrakalustossa ympäri maailmaa lujuutensa ja monipuolisten käyttömahdollisuuksiensa vuoksi, ja CCS6-kartioliitinjärjestelmän ansiosta se on nopea ja helppo koota. H30-sarjaa valmistetaan tikas-, kolmio- ja neliöprofiilina; H30V on neliöprofiili. Suorista osista, kulmista ja ympyröistä kootaan valaisin- ja kaiutinripustuksia, messu- ja tapahtumarakenteita sekä trussikehikoita.

  • Seos EN AW 6082 T6
  • Pääputket 48 × 3 mm, diagonaalit 16 × 2 mm
  • Liitinjärjestelmä CCS6
  • Vakiopituudet 0,25–4,00 m; muita pituuksia tilauksesta

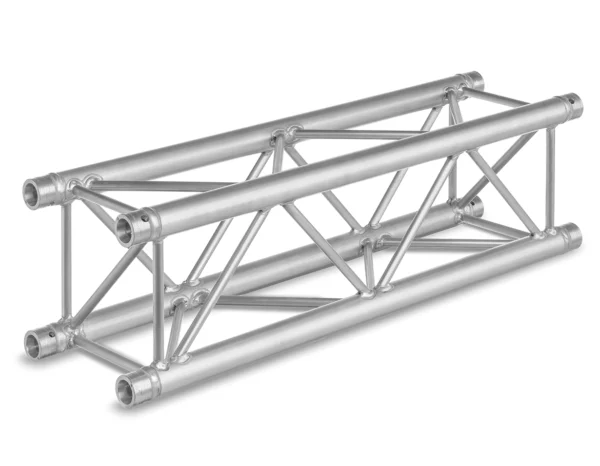

Suorat osat

Malli Pituus Paino (valmistaja) Musta versio
H30V-L021 0,21 m – RAL 9005
H30V-L025 0,25 m 2,7 kg –
H30V-L029 0,29 m 2,9 kg RAL 9005
H30V-L050 0,5 m 4,2 kg RAL 9005
H30V-L071 0,71 m 5,4 kg RAL 9005
H30V-L100 1 m 7,0 kg RAL 9005
H30V-L150 1,5 m 10,1 kg RAL 9005
H30V-L200 2 m 12,9 kg RAL 9005
H30V-L250 2,5 m 15,7 kg RAL 9005
H30V-L300 3 m 18,9 kg RAL 9005

Kulmat ja ympyrät

Malli Valmistajan nimi Musta versio

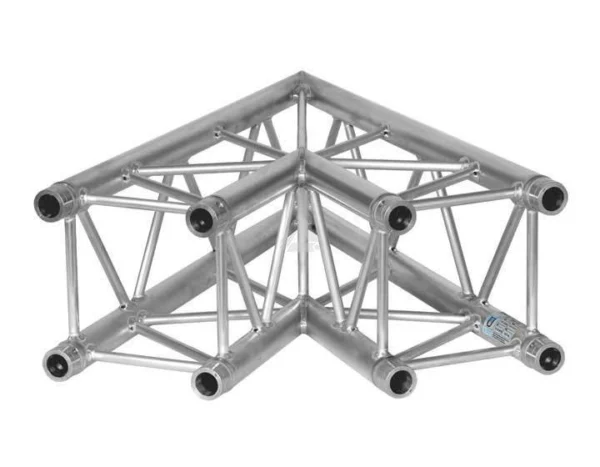

H30V-C001 2-Way Corner 45° RAL 9005

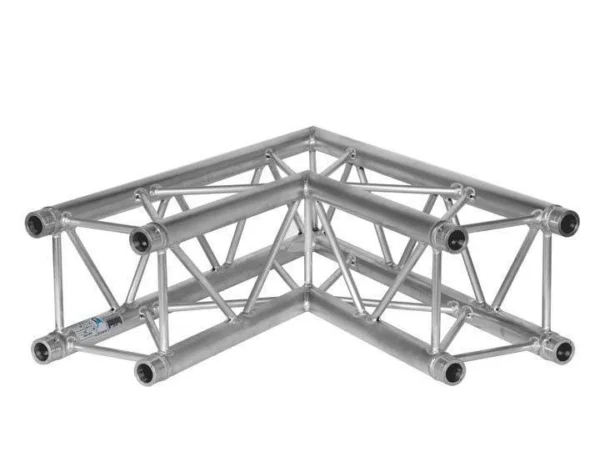

H30V-C002 2 Way Corner 60° –
H30V-C003 2-Way Corner 90° RAL 9005
H30V-C004 2-Way Corner 120° –
H30V-C005 2-Way Corner 135° –

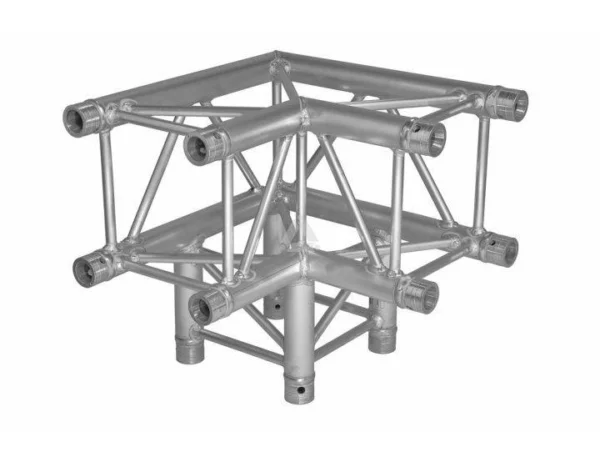

H30V-C012 3-Way Corner RAL 9005
H30V-C017 3-Way Corner T-Joint RAL 9005

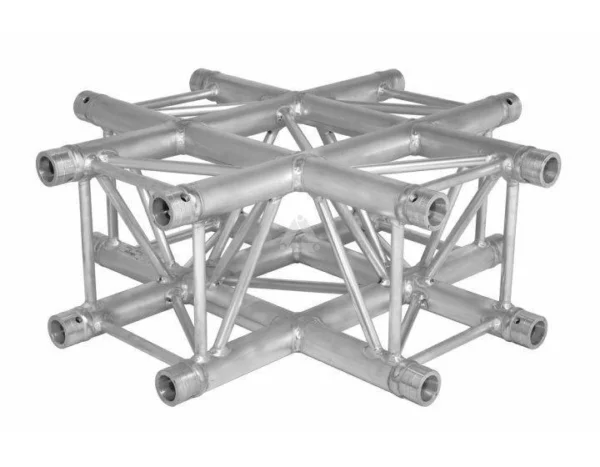

H30V-C016 4-Way Corner Cross RAL 9005

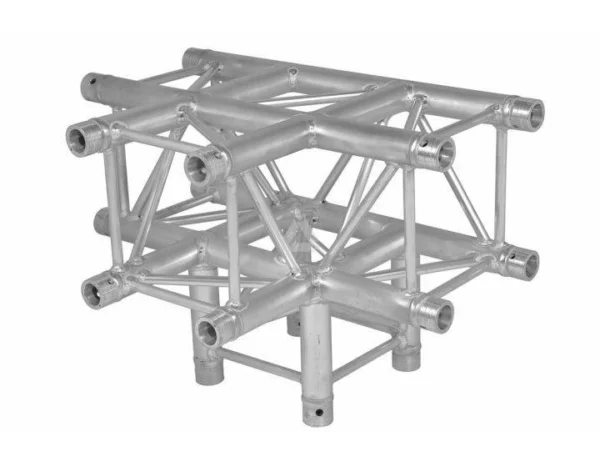

H30V-C020 4-Way Corner RAL 9005

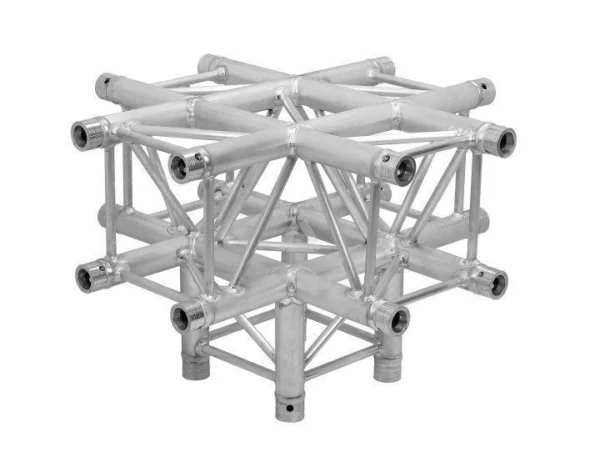

H30V-C024 5-Way Corner –

Ympyrät: H30V-R100-4, H30V-R150-4 ja H30V-R200-4 (4 kaariosaa) sekä H30V-R250-8 ja H30V-R300-8 (8 kaariosaa). H30-ympyrät ovat mittatarkkoja, ja niitä voi yhdistää mihin tahansa sarjan suoraan osaan tai kulmaan. Ympyröillä on oma kuormitustaulukkonsa, joka pätee vain tasaisesti jaetuilla ripustuspisteillä, kun jokaisessa kentässä on kuorma ja ristikko on vaakasuorassa.

Mustat versiot ovat RAL 9005 -sävyyn maalattuja. Varmista kuormitustaulukon soveltuvuus niihin valmistajalta.

H30V-kuormitustaulukko

H30V-kuormitustaulukko (suorat jänteet). UDL on tasaisesti jakautunut kuorma, CPL keskipistekuorma, TPL kaksi pistekuormaa kolmannespisteissä, QPL kolme pistekuormaa neljännespisteissä ja FPL neljä pistekuormaa viidennespisteissä. Pistekuormat on ilmoitettu kiloina pistettä kohden.

Jänne UDL Taipuma CPL Taipuma TPL QPL FPL Oma paino
3 m 649,0 kg/m 10 mm 1667,9 kg 8 mm 973,4 kg 649,0 kg 486,7 kg 18,9 kg
4 m 485,3 kg/m 18 mm 1298,1 kg 15 mm 932,1 kg 647,1 kg 485,3 kg 25,2 kg
5 m 387,1 kg/m 28 mm 1074,2 kg 23 mm 749,1 kg 581,1 kg 469,0 kg 31,5 kg
6 m 321,6 kg/m 41 mm 914,4 kg 33 mm 644,7 kg 488,7 kg 389,3 kg 37,8 kg
7 m 255,6 kg/m 56 mm 794,4 kg 45 mm 564,8 kg 420,7 kg 337,3 kg 44,1 kg
8 m 194,4 kg/m 73 mm 700,6 kg 58 mm 501,6 kg 368,5 kg 296,9 kg 50,4 kg
9 m 152,4 kg/m 92 mm 625,2 kg 74 mm 450,2 kg 327,0 kg 264,5 kg 56,7 kg
10 m 122,3 kg/m 114 mm 563,2 kg 91 mm 407,6 kg 293,2 kg 238,0 kg 63,0 kg
11 m 100,1 kg/m 137 mm 511,0 kg 110 mm 371,5 kg 265,1 kg 215,7 kg 69,3 kg
12 m 83,2 kg/m 164 mm 466,5 kg 131 mm 340,6 kg 241,2 kg 196,8 kg 75,6 kg
13 m 70,1 kg/m 192 mm 428,0 kg 154 mm 313,7 kg 220,7 kg 180,5 kg 81,9 kg
14 m 59,6 kg/m 223 mm 394,3 kg 178 mm 290,1 kg 202,8 kg 166,2 kg 88,2 kg
15 m 51,2 kg/m 256 mm 364,5 kg 205 mm 269,1 kg 187,0 kg 153,6 kg 94,5 kg
16 m 44,3 kg/m 291 mm 337,8 kg 233 mm 250,3 kg 173,0 kg 142,3 kg 100,8 kg
17 m 38,6 kg/m 328 mm 313,8 kg 263 mm 233,3 kg 160,4 kg 132,2 kg 107,1 kg
18 m 33,8 kg/m 368 mm 292,0 kg 295 mm 217,9 kg 149,1 kg 123,1 kg 113,4 kg
19 m 29,8 kg/m 410 mm 272,2 kg 328 mm 203,7 kg 138,7 kg 114,7 kg 119,7 kg
20 m 26,3 kg/m 454 mm 253,9 kg 364 mm 190,7 kg 129,3 kg 107,1 kg 126 kg

Kuormitustaulukon ehdot:

  • Arvot koskevat vain staattisia kuormia.
  • Arvot koskevat vain yksiaukkoista jännettä, joka on tuettu molemmista päistään. Kaikki muut rakenteet vaativat erillisen rakennelaskelman (rakennesuunnittelija tai Prolyte).
  • Ristikon oma paino on jo otettu huomioon.
  • Arvot pätevät vain taulukossa kuvatussa poikkileikkauksen asennossa.
  • Taivutusmomentin ja leikkausvoiman yhteisvaikutus liitoskohdassa on otettu huomioon.
  • Jänne voidaan koota eri pituisista osista. Kuormat kohdistetaan solmukohtiin.
  • Arvot on laskettu eurokoodin mukaan, ja TÜV-sertifiointi koskee vain tätä taulukkoa.
  • Toistuvassa käytössä standardit BS 7905-2, ANSI E1.2-2006 ja EN 17115 voivat edellyttää kuormien kertomista 0,85:llä; tarkista asia valmistajan tuotekohtaisesta ohjeesta.
  • Ristikoita ei ole suunniteltu henkilöiden nostamiseen.
  • Lue valmistajan käyttöohje ennen ristikon kokoamista, käyttöä ja kuormittamista.

Valmistajalta on saatavana myös H30V-ulokekuormien taulukko (Cantilever loads truss type H30V).

Liitokset ja tarvikkeet

Osat liitetään CCS6-600-kartioliittimillä, jotka lukitaan CCS6-603-kartiotapeilla ja CCS6-605-R-sokilla tai CCS6-604-kierretapeilla. Kaikki liitinosat: Prolyte CCS6 -kartioliitinjärjestelmä. Maalitolppien ja pylväiden vastapainoksi on teräspohjalevyjä, jotka sopivat kaikkiin 30- ja 40-sarjan ristikoihin. Kaikki tuotteet: Trussit ja trussitarvikkeet.

Usein kysyttyä

Kuinka paljon H30V-trussi kantaa?

Se riippuu jänteen pituudesta ja kuormitustavasta. Esimerkiksi 6 m:n jänne kantaa tasaisena kuormana 321,6 kg/m tai keskipistekuormana 914,4 kg, kun jänne on yksiaukkoinen, tuettu molemmista päistä ja kuorma on staattinen. Muut arvot ja ehdot ovat yllä olevassa taulukossa.

Voiko jänteen koota eri pituisista osista?

Kyllä. Jänne voidaan koota eri pituisista H30V-osista, ja taulukko koskee koko jännettä.

Miksi kartioliitosten välissä on rako?

Rako on tarkoituksellinen eikä heikennä lujuutta tai toimintaa.
